Cisco单臂路由

写在最前面

单臂路由是在一个路由器的物理接口上，配置子接口（或“逻辑接口”，并不存在真正物理接口）的方式，使两个不同VLAN的计算机互相通信。

在Cisco网络认证体系中，单臂路由是一个重要的学习知识点，通过单臂路由的学习，能够深入的了解VLAN（虚拟局域网）的划分、封装和通信原理，理解路由器子接口、ISL协议和802.1Q协议。

首先，我们来说说单臂路由的子接口，路由器的一个物理接口可以划分成多个逻辑接口，这些逻辑接口被形象的称为子接口，但需要注意的是，这些子接口不能被单独的开启或者关闭，子接口的开启或关闭状态和物理接口的状态一致。

其次，我们再来说说单臂路由的优缺点，单臂路由具有实现不同VLAN之间的通信的有点，但是也有容易成为网络单点故障的缺点。

最后，我们再来说说单臂路由在实际部署中使用的情况，总体来说单臂路由在我们实际部署中运用不多，因为“单臂”是网络骨干链路，容易形成网络瓶颈，子接口依托于物理接口，应用不灵活，VLAN间通信的转发需要查看路由表，严重浪费设备资源。

实验过程

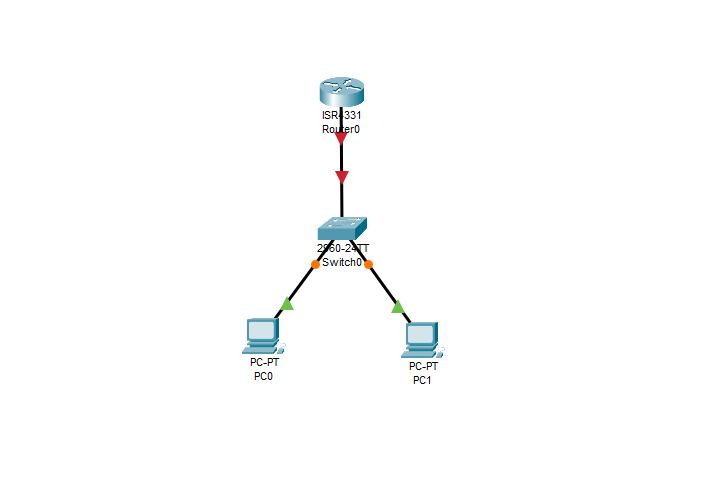

实验拓补图

配置步骤及命令

1.路由器配置

Router>enable
Router#configure terminal
Router(config)#interface gigabitEthernet 0/0/0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface gigabitEthernet 0/0/0.1
Router(config-subif)#encapsulation dot1Q 10
Router(config-subif)#ip address 192.168.10.254 255.255.255.0
Router(config-subif)#exit
Router(config)#interface gigabitEthernet 0/0/0.2
Router(config-subif)#encapsulation dot1Q 20
Router(config-subif)#ip address 192.168.20.254 255.255.255.0
Router(config-subif)#exit

2.交换机配置

Switch>enable
Switch#configure terminal
Switch(config)#interface fastEthernet 0/24
Switch(config-if)#switchport mode trunk
Switch(config-if)#switchport trunk allowed vlan 10,20
Switch(config-if)#exit
Switch(config)#vlan 10
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#exit
Switch(config)#interface vlan 10
Switch(config-if)#exit
Switch(config)#interface vlan 20
Switch(config-if)#exit
Switch(config)#interface fastEthernet 0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit
Switch(config)#interface fastEthernet 0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit

3.PC配置

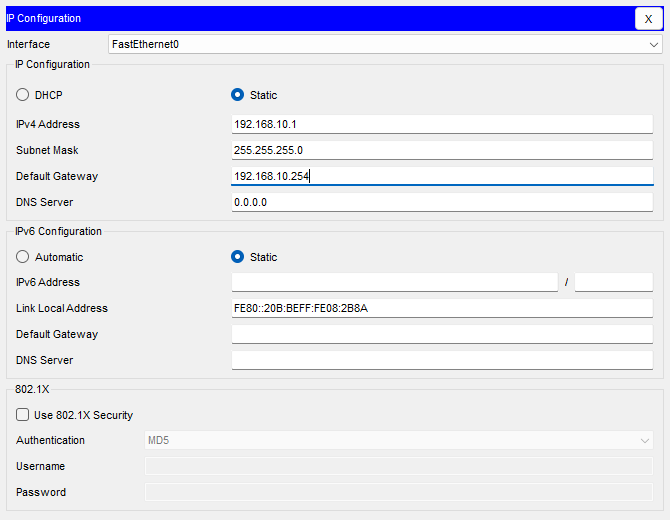

PC0配置

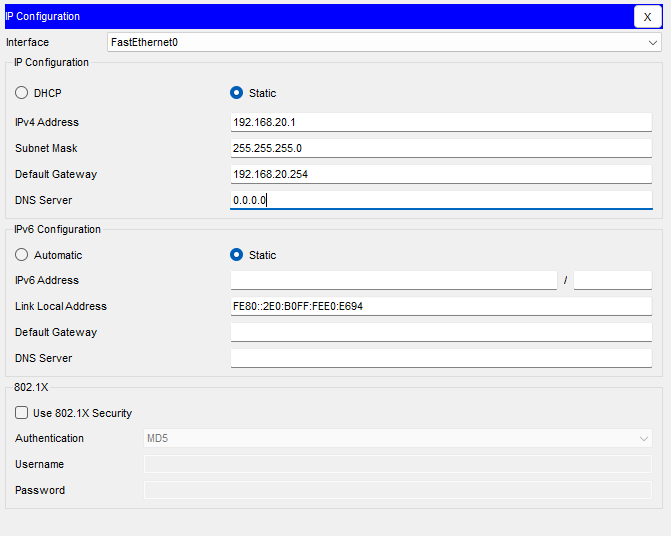

PC1配置

实验测试

PC0 ping PC1

C:\>ping 192.168.20.1

Pinging 192.168.20.1 with 32 bytes of data:

Reply from 192.168.20.1: bytes=32 time<1ms TTL=127
Reply from 192.168.20.1: bytes=32 time<1ms TTL=127
Reply from 192.168.20.1: bytes=32 time<1ms TTL=127
Reply from 192.168.20.1: bytes=32 time=9ms TTL=127

Ping statistics for 192.168.20.1:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 0ms, Maximum = 9ms, Average = 2ms

PC1 ping PC0

C:\>ping 192.168.10.1

Pinging 192.168.10.1 with 32 bytes of data:

Reply from 192.168.10.1: bytes=32 time<1ms TTL=127
Reply from 192.168.10.1: bytes=32 time<1ms TTL=127
Reply from 192.168.10.1: bytes=32 time<1ms TTL=127
Reply from 192.168.10.1: bytes=32 time=11ms TTL=127

Ping statistics for 192.168.10.1:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 0ms, Maximum = 11ms, Average = 2ms

可以看到两台计算机都能够互相通信，到此本次实验也成功完成了。
