Cisco交换机创建VLAN

写在最前面

VLAN的全称是Virtual Local Area Network(虚拟局域网)，采用802.1Q协议。

通过路由器和交换设备，将局域网设备从逻辑上划分成一个个网段，从而实现虚拟工作组的一种新数据交换技术。

VLAN编号范围

1-4094

• 1-1001用于以太网VLAN，并且VLAN 1为默认VLAN，不可删除;
• 1002-1005思科缺省用于FDDI、Token Ring网；
• 1006-4094扩展VLAN，用于以太网VLAN，在一些很老的平台上不支持。

VLAN分类

• 基于交换机端口的VLAN
• 基于MAC地址的VLAN
• 基于IP组播的VLAN
• 基于网络层地址的VLAN
• 基于策略的VLAN

基于端口的VLAN端口方式建立在物理层上；MAC方式建立在数据链路层上；网络层和IP广播方式建立在第三层上

VLAN的优点

• 控制网络的广播风暴
• 确保网络的安全性
• 简化网络管理

食用教程

准备好我们所需要的软件：Cisco模拟器

准备设备

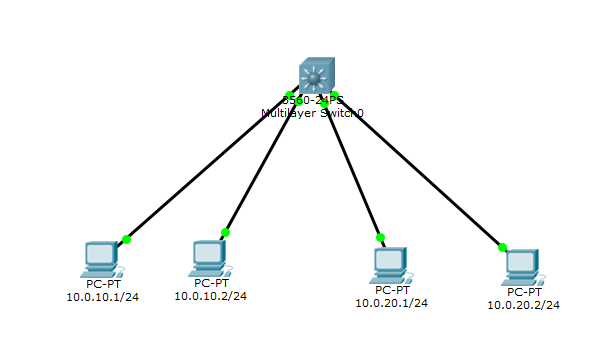

交换机一台、PC四台。拓扑图如下：

配置设备

配置PC

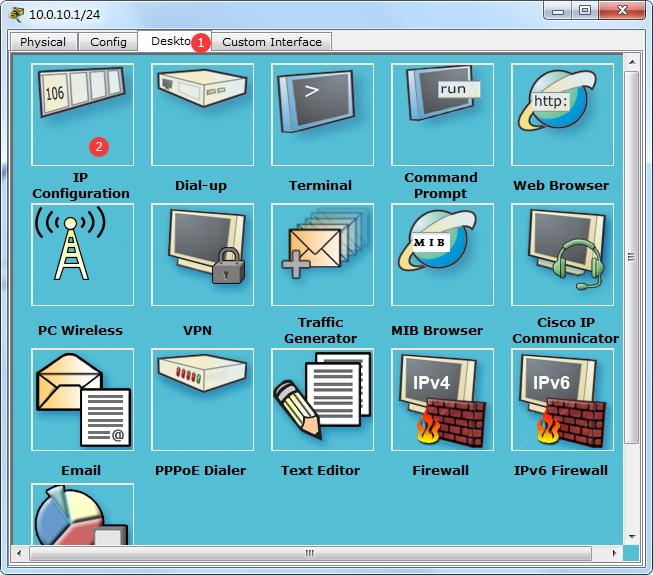

先单击一下电脑图标，在打开的窗口中将选项卡切换到Desktop，然后单击IP Configuration。

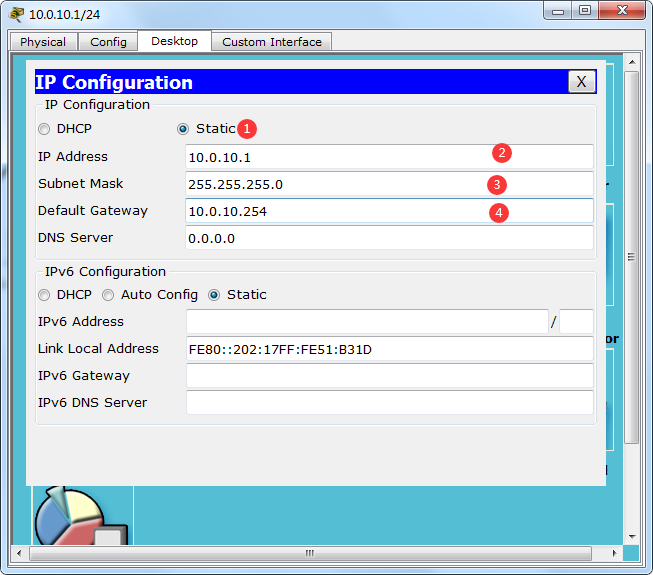

在接下的页面中选择Static(静态)，在2的地方填写好本机IP，在3的地方填写好本机Subnet Mask(子网掩码)，

在4的地方填写好本机的Default Gateway(默认网关)

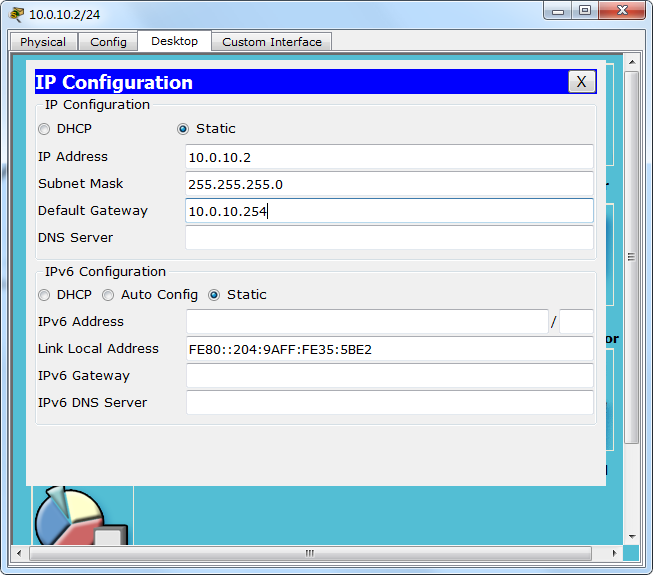

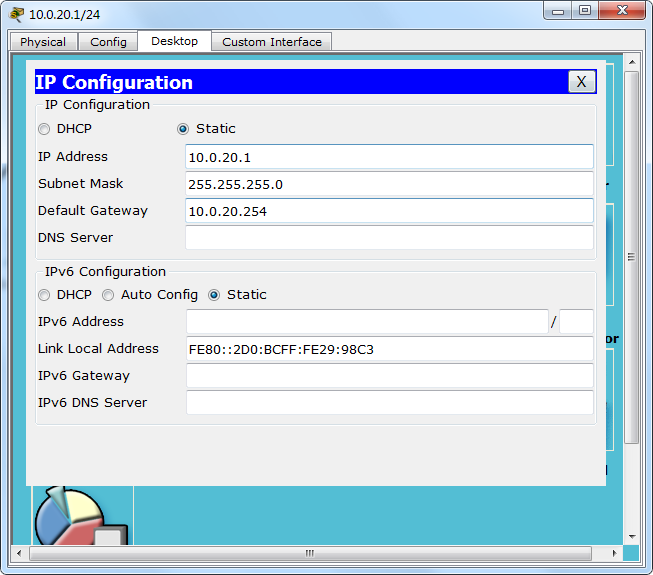

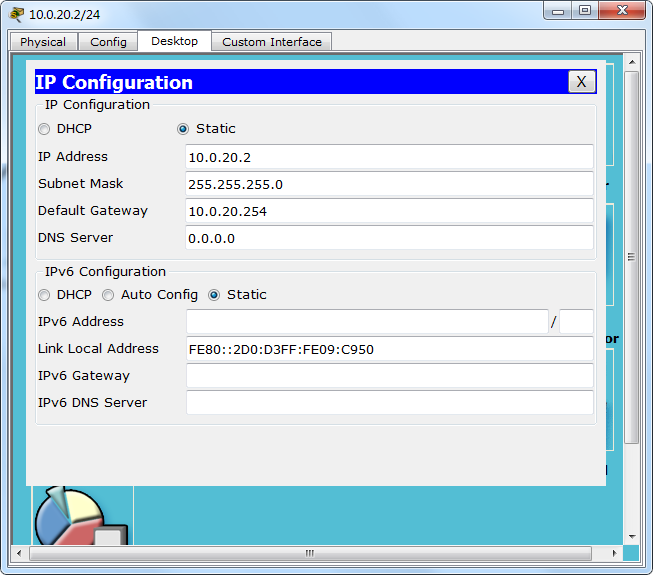

后面三台机器的配置如下：

配置交换机

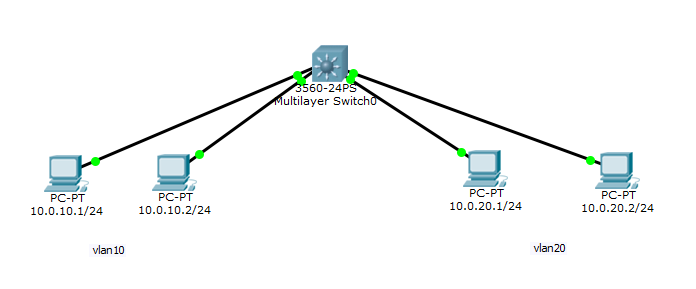

在配置交换机之前我们首先要搞清楚哪些电脑将要划分到同一个VLAN。

接下来开始用命令配置交换机：

到这里vlan的划分已经完成了。

总结

命令简写：
